– Résistance d’isolement jusqu’à 100 GΩ
– Continuité et résistance 0.01 Ω à 10 MΩ
– Continuité à 200 mA jusqu’à 10 Ω
– Voltmètre TRMS et CC
– Mesure de Capacité
– Mesure de longueur de câble
– Comptage des combinés raccordés
– Comparaison de résistances

DESCRIPTION:
La série BMM80 de mégohmmètres portables de Megger
permet de mesurer la résistance d’isolement jusqu’à 100GΩ et
la résistance de continuité à partir 0,01Ω avec un courant de
test de 200mA. Ces instruments bénéficient de la technologie
numérique et sont pourvus d’un large afficheur à cristaux
liquides regroupant un affichage digital et analogique.
L’afficheur analogique vous permet d’identifier les tendances
et fluctuations de la mesure, alors que la lecture numérique
vous donne un résultat direct et précis. L’afficheur est pourvu
d’un rétro éclairage afin de vous permettre de le lire en toutes
circonstances. Le BMM80F/2 vous permet de mesurer des
tensions avec une résolution exceptionnelle de 0,1mV afin
de permettre la vérification de divers appareils comme les
transducteurs de mesure. Le BMM80F/2 permet également
de mesurer la capacité lors des recherches de défauts sur les
paires téléphoniques. Lorsque vous mesurez des valeurs de
résistances au-delà de 100Ω, vous pouvez recaler le zéro et
effectuer des mesures relatives, ce qui est particulièrement
utile pour identifier des paires téléphoniques croisées sur un
câble multi-paires.
La gamme de mesure à 500V est pourvue d’un bouton
verrouillable afin d’éviter une sélection accidentelle et ainsi des
risques de dommages aux équipements électroniques sensibles.
La gamme 100V est idéale pour le test des équipements de
télécommunications qui ne supporteraient pas des tensions
supérieures, et inclut un mode ‘Tel’ permettant d’évaluer
le REN du circuit et de compter directement le nombre de
combinés raccordés. La gamme 50V est adaptée au test des
équipements sensibles, comme les composants électroniques
et périphériques informatiques.
Conçu selon la recommandation internationale CEI 61010-
1, le BMM80F/2 est protégé contre un raccordement sur un
circuit 600V Catégorie III. Cet instrument est étanche avec un
indice de protection IP54, garantissant ainsi le maintien de sa
précision et de sa fiabilité dans les environnements les plus
sévères.

CARACTÉRISTIQUES
TEST D’ISOLEMENT
1- Tensions d’essais – 50 V, 100 V, 250 V et 500 V. La
tension d’essai réellement appliquée est affichée en petits
caractères à côté de la valeur d’isolement.
2- Arc analogique – l’afficheur indique le résultat de mesure
sous forme d’un arc analogique simulant la réponse d’un
galvanomètre à cadre mobile.
3- Courant de fuite – le BMM80F/2 vous permet également
de mesurer le courant de fuite.
4- Test d’isolement – jusqu’à 100 GΩ
5- Cordons Silicone – (fournis) essentiels pour éviter les
erreurs de mesure d’isolement au-delà de 10 GΩ
6- Inhibition du Test – interdit d’effectuer des tests si une
tension présente supérieure à 75 V est détectée lors des
tests d’isolement.
7- Verrouillage du Test – vous permet d’appliquer la tension
d’essai de manière continue.
8- Test temporisé – le BMM80F/2 vous propose un test
d’isolement temporisé – durée ajustable dans le menu SETUP

CONTINUITÉ ET RÉSISTANCE
1- 200 mA ou 20 mA – vous pouvez sélectionner la valeur du
courant de test. Le test à 20 mA accroît considérablement
l’autonomie des piles
2- Test Auto – mesure à deux mains effectuée
automatiquement dès que le contact est réalisé, sans qu’il
soit nécessaire de presser un bouton.
3- Compensation des cordons – compensation de la
résistance (ZERO) des cordons jusqu’à 9.99 Ω.
4- Buzzer ON-OFF – sélection par bouton poussoir
5- Seuil d’alarme – vous pouvez régler le seuil acceptable
de résistance au-dessous duquel le buzzer de continuité
bipera. Réglage dans le menu SETUP de 1 Ω à 20 Ω en 5
pas.
6- Gamme kΩ – permet de mesurer des résistances de 10 Ω
à 10 M Ω.

MESURE DE CAPACITÉ
1- Mesure de capacité – changement de gamme automatique
de 0.1 nF à 10 μF. Résultats indiqués sur l’afficheur principal.
2- Longueur de câble – indiquée sur l’afficheur secondaire.
La longueur de câble est basée sur la capacité linéique
réglée par l’utilisateur (50 nF/km par défaut)
TENSION ET FRÉQUENCE
1- CAT III – compatible avec des circuits jusqu’à 600 V CAT III
2- Tension CA – mesure TRMS jusqu’à 600 V
3- Tension CC – mesure jusqu’à 600 V
4- Changement de gamme entièrement automatique – de
10 mV à 600 V, adapté à un grand nombre d’applications y
compris aux entrées des transducteurs de mesure
5 Voltmètre par défaut – activé quelle que soit la fonction
de test sélectionnée si une présence tension est détectée.

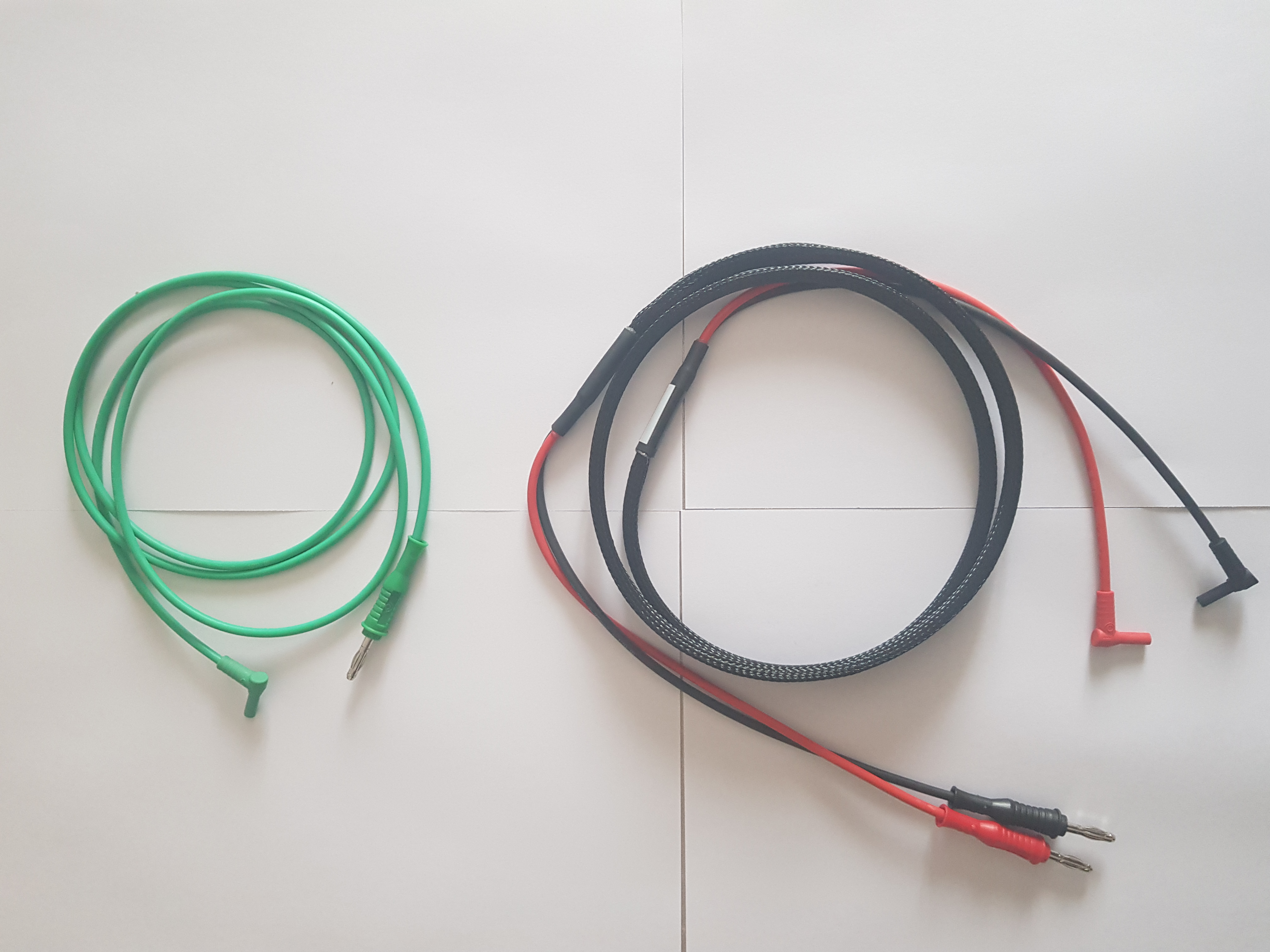

3 fiches banane 4mm
3 fiches bananes coudées 2mm
Longueur : 1,5 mètres
Compatibilité produits

• Tech-X-Flex
• compatibilité avec tous les appareils de mesure de boucle locale cuivre

• Toutes les mesures sont accessibles sur simple pression de deux ou trois boutons
• Un grand écran permet de localiser rapidement les défauts détectés grâce au TDR (échomètre),d’afficher le bruit mesuré à l’aide de la fonction PSD et, bien sûr, les différentes mesures. Le
  terme PSD désignant l’analyseur de spectre.
• De nombreux outils de test sont réunis en un seul boîtier alimenté par pilesParmi les autres fonctions clés, citons :
  • Un multimètre
  • Un TDR de 8 km de portée avec une localisation précise des défauts
  • Une fonctionnalité de pont de localisation performante et d’utilisation simple supportant les
  méthodes Murray et Fabe.

Cliquez ci dessous pour agrandir les documentations concernant les caractéristiques techniques
